双通道光路切换器

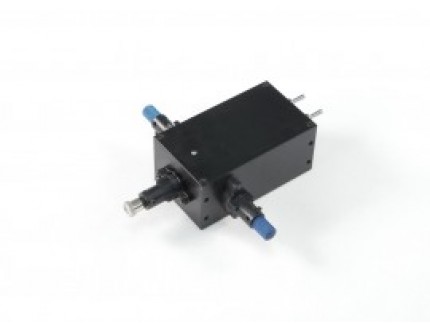

雙通道光路切換器是一款實現光路 1切2的設備，實現了單光路對兩條光路選通的功能。相比於傳統的分叉光纖+shutter的形式，這種方式有更高的透過效率，並且解決了由分叉光纖引入的波長偏差。公共端無論是連接光源還是連接光譜儀都可得到極佳的光學性能。同時，此光路切換器可以通過手動切換，也同時兼容直連光譜儀的TTL觸發電平控制。
- 產品說明 (點擊展開觀看)
-
技术参数
工作波长
VIS版本
350-2200nm
UV版本
200-1100nm
通道数
1*2
响应时间
＜1S
存储温度
-20 to +60℃
工作温度
0 to +40℃
寿命
5x106次
连接器类型
SMA905
重复性
±2%
相对衰减
＜20%
重量
193g
使用方式
双通道光路切换器可为您提供灵活的光路使用方式。光切换器有两个通道，可以选择打开任意一个通道。主要应用于需要实现光路切换的场合。
(光路切换测量系统)
（双光路光谱测量系统）
项目 值 电源接口 12V DC/1A 控制接口 DB15 光路接口 SMA905
注意：在安装双通道光路切换器时，光纤不得过度弯曲，以免影响光路切换器的性能指标。测试数据整理
双通道光路切换器的稳定性：
双通道光路切换器 光纤 RSD 0.21% 0.14% 平均强度比 0.8:1
（双通道光路切换器：光谱仪和光源通过双通道光路切换器连接测试数据，光纤：光谱仪和光源通过光纤及光纤耦合器连接采用同样测试方法测试的数据）对比光纤数据，可知双通道光路切换器的平均强度以及波动范围与光纤相似。
双通道光路切换器的透过率
（双通道光路切换器的透过率=100%-其相对衰减率）
对比直连光纤，双通道光路切换器的相对衰减率为：＜20%，并且其通道一致性的性能优秀。
